Donnerstag, 16.03.2017 Servorahmen auf Deckel für das Graupner HBS-870

Der Montagerahmen für das Graupner-Servo HBS-870 entstand auf Basis der Makro-Datei für die automatische Größenanpassung.

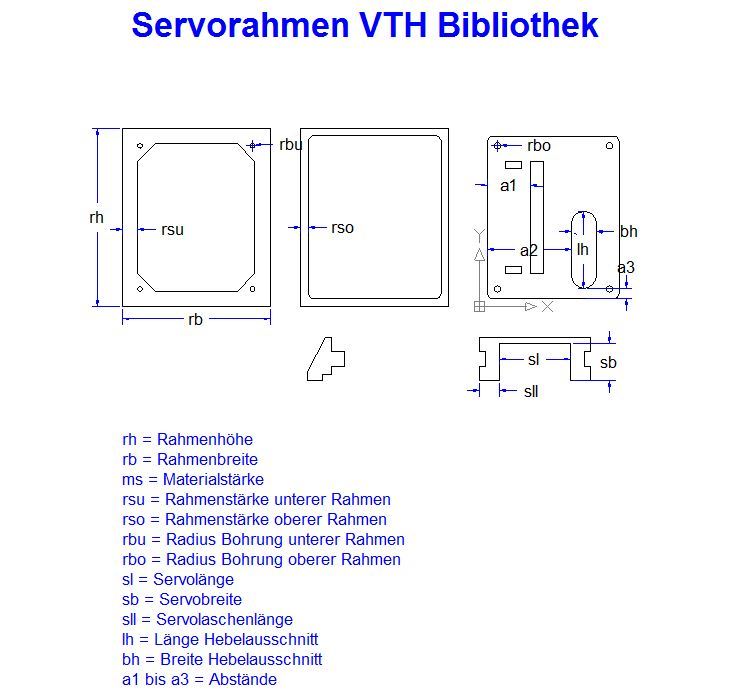

Folgende Werte wurden verwendet:

rh = 65 'Rahmenhöhe
rb = 60 'Rahmenbreite
ms = 2,15 'Materialstärke
rsu = 5 'Rahmenstärke unterer Rahmen
rso = 2,5 'Rahmenstärke oberer Rahmen
rbo = 1,5 'Radius Rahmenbohrung oberer Rahmen
rbu = 1,2 'Radius Rahnmenbohrung unterer Rahmen
sl= 40,5 'Servolänge
sb = 20,5 'Servobreite
sll = 6,5 'Servolaschenlänge
a1 = 28 'Abstand A1 nach Zeichnung
a2 = 41 'Abstand A2 nach Zeichnung
a3 = 5 'Abstand A3 nach Zeichnung
lh = 25 'Länge Hebelausschnitt
bh = 8 'Breite Hebelausschnitt

Sie suchen eine andere Servo-Größe? Dann senden Sie uns an die E-Mail-Adresse fmt@vth.de bitte die hier verfügbare Datei zu.


Autor: Hermann Eichner

Format: Servorahmen_vth_hbs870.dxf
